인양물이 기둥 뒤로 들어갈 때
운전석에서 가려진 후크 아래까지.
기둥이나 벽체에 가려 착지 주변이 보이지 않을 때가 있습니다. 후크에 부착한 카메라가 아래 영상을 운전석으로 보내, 운전원이 신호수의 유도와 함께 작업 구간을 확인할 수 있습니다.
가려진 착지점의 두 시선
후크 아래 영상이 운전석 화면으로.
후크 아래 영상을 운전석 화면으로 보냅니다. 운전원은 영상을 확인하고 신호수는 지상에서 주변을 살펴 인양을 유도합니다.
운전석 시야
기둥과 벽체 뒤의 착지점은 직접 보기 어렵습니다.
후크 아래 영상을 운전석으로 보내 작업 구간 확인을 보조합니다.

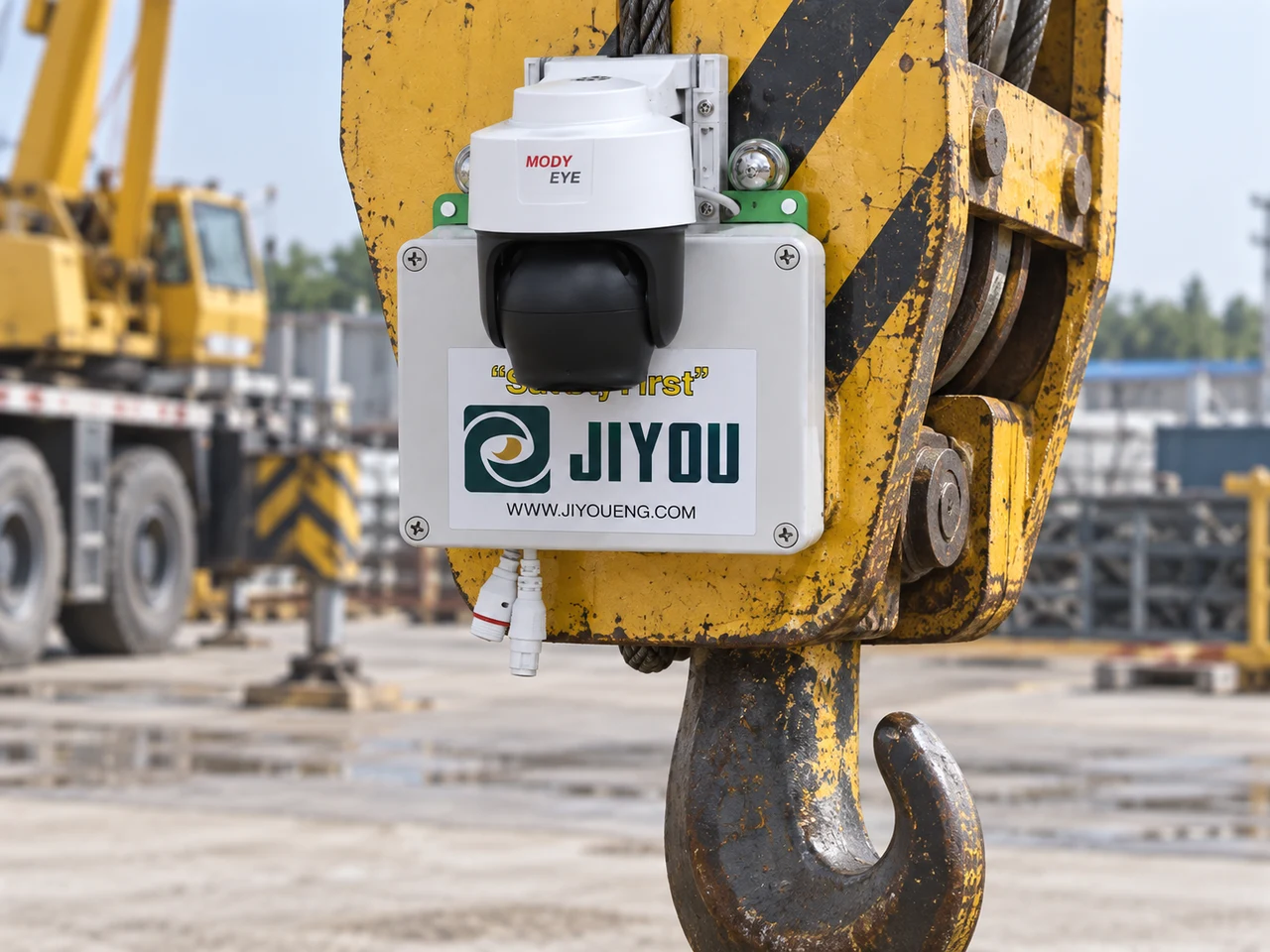

후크 장착 카메라
착지점과 화물 주변을
같은 화면으로 보다.
인양을 내리기 전
줄걸이부터 착지 주변까지 영상으로.
- 01화물 중심
내려갈 방향을 함께 확인
- 02줄걸이 상태
인양물과 연결된 상태를 영상으로 보조 확인
- 03착지 주변
사람과 장비의 위치를 확인
화면은 하나, 역할은 각자
운전석의 영상과 지상의 유도를 함께.
화면과 운전 상태를 보고 조작
후크 아래 영상과 장비 상태를 함께 보고 신호수의 유도에 맞춰 조작
작업의 동선을 유도
지상에서 착지 주변과 작업자의 위치를 살피고 운전원에게 필요한 유도를 전달
작업 전과 뒤까지
인양 전, 부착 상태와 영상 수신부터.
- 부착·화면 확인
후크에 부착하고 운전석에 영상이 들어오는지 확인
- 인양 중 확인
후크 아래 화면과 지상 유도를 함께 보며 작업
- 탈착·보관
작업 뒤 카메라를 떼어 보관. 녹화 여부는 현장 운영 기준에 따름
한눈에 보는 강점

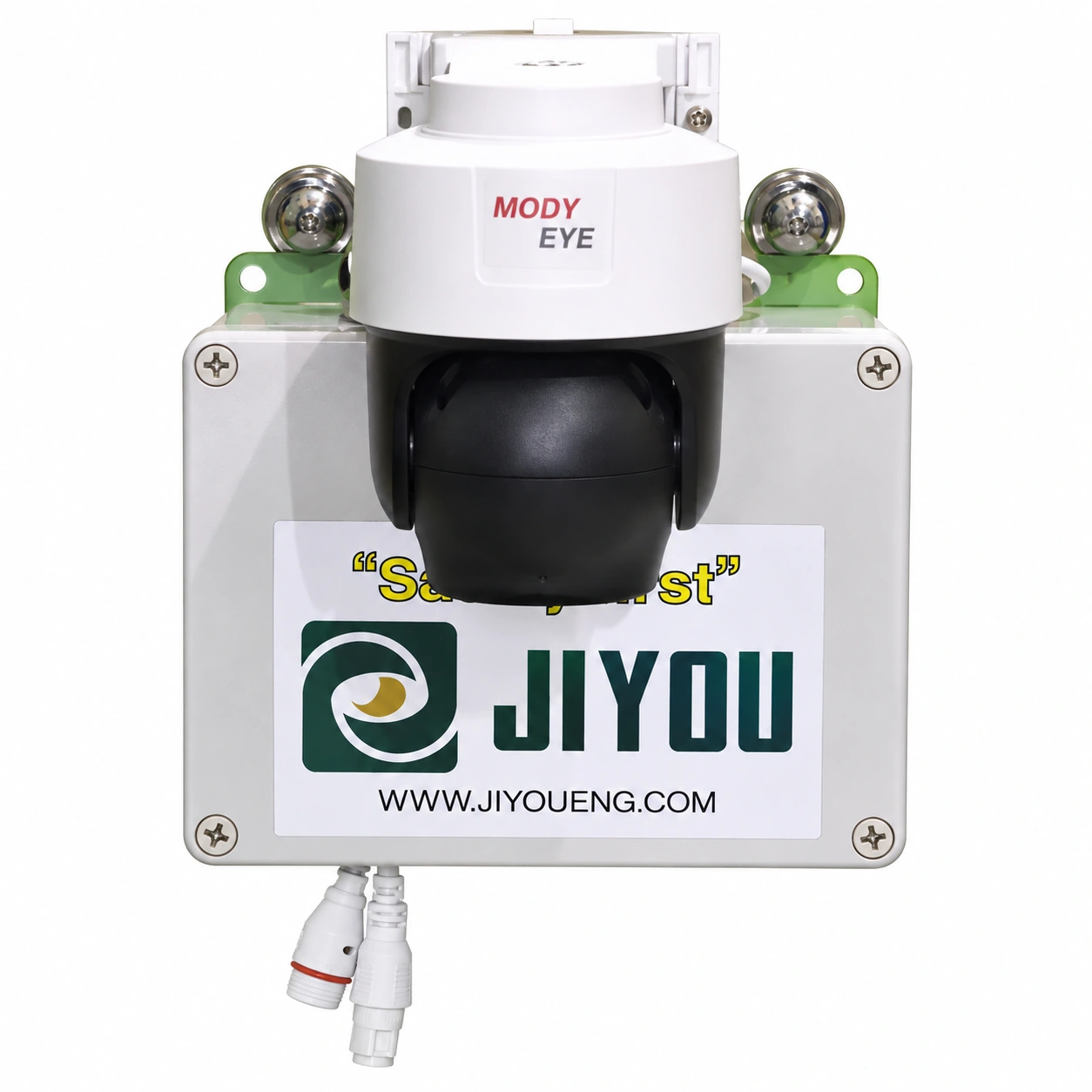

이동형 크레인 후크 하방 카메라는 어떤 점이 다를까요?

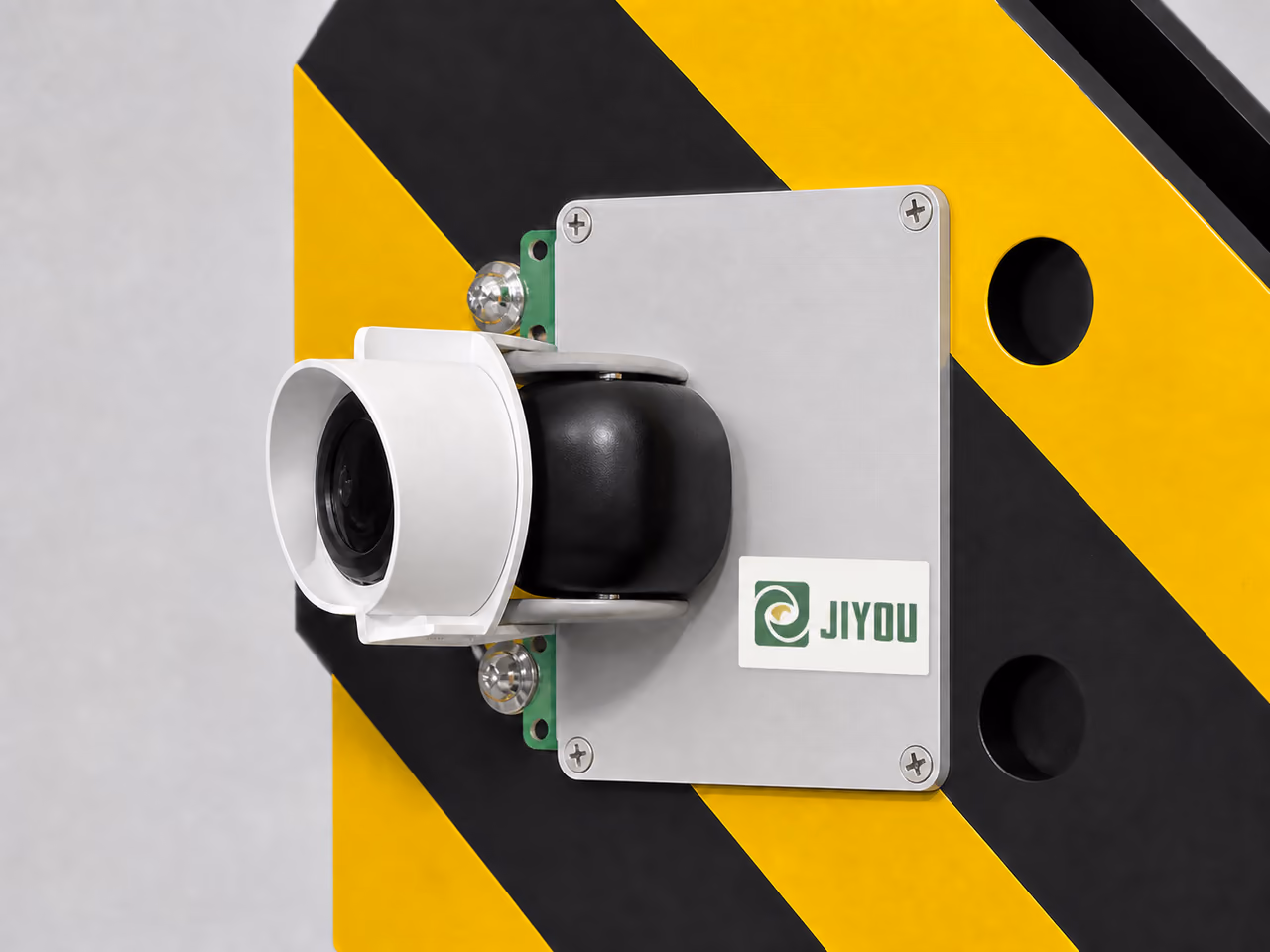

후크에 붙이는 카메라
후크에 부착한 카메라가 아래를 비추고 그 영상을 운전석 화면에서 확인합니다.
영상으로 확인하는 후크 아래 사각지대
후크 아래 영상을 운전석으로 전달해 화물과 착지 주변을 확인합니다. 운전원은 영상과 신호수의 지상 유도를 함께 참고하며 작업합니다.
3확인 지점
내리기 전, 화물 중심과 줄걸이 상태, 착지 주변을 같은 화면에서 확인합니다.

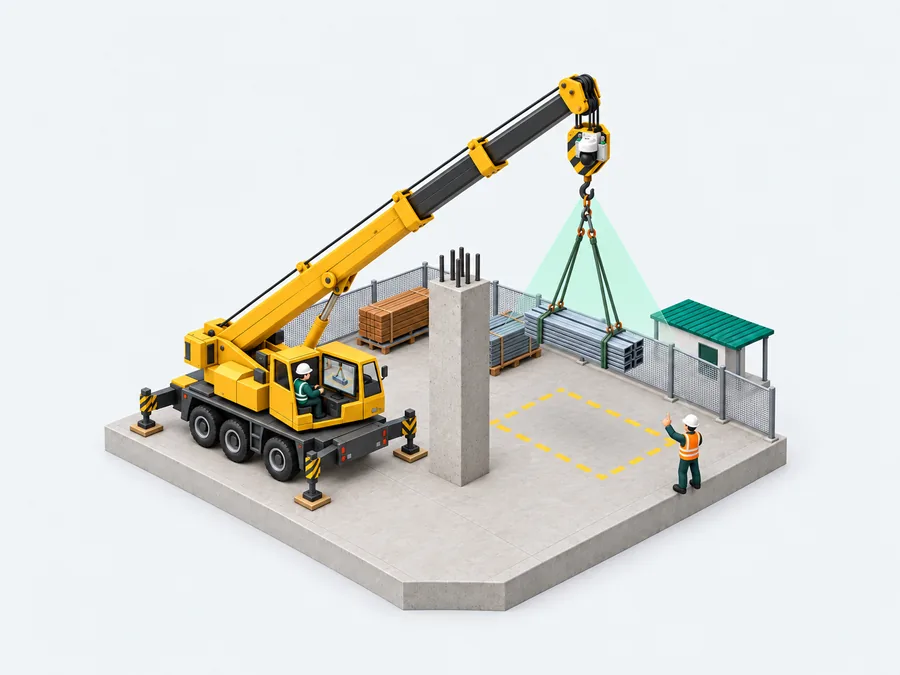

기둥 뒤 착지점도 화면에
기둥과 벽체에 가려 운전석에서 바로 보이지 않던 인양 구간을 영상으로 봅니다.
운전석의 화면, 지상의 유도
운전원은 화면을 보며 조작하고 신호수는 지상에서 착지 주변을 살펴 유도합니다.
